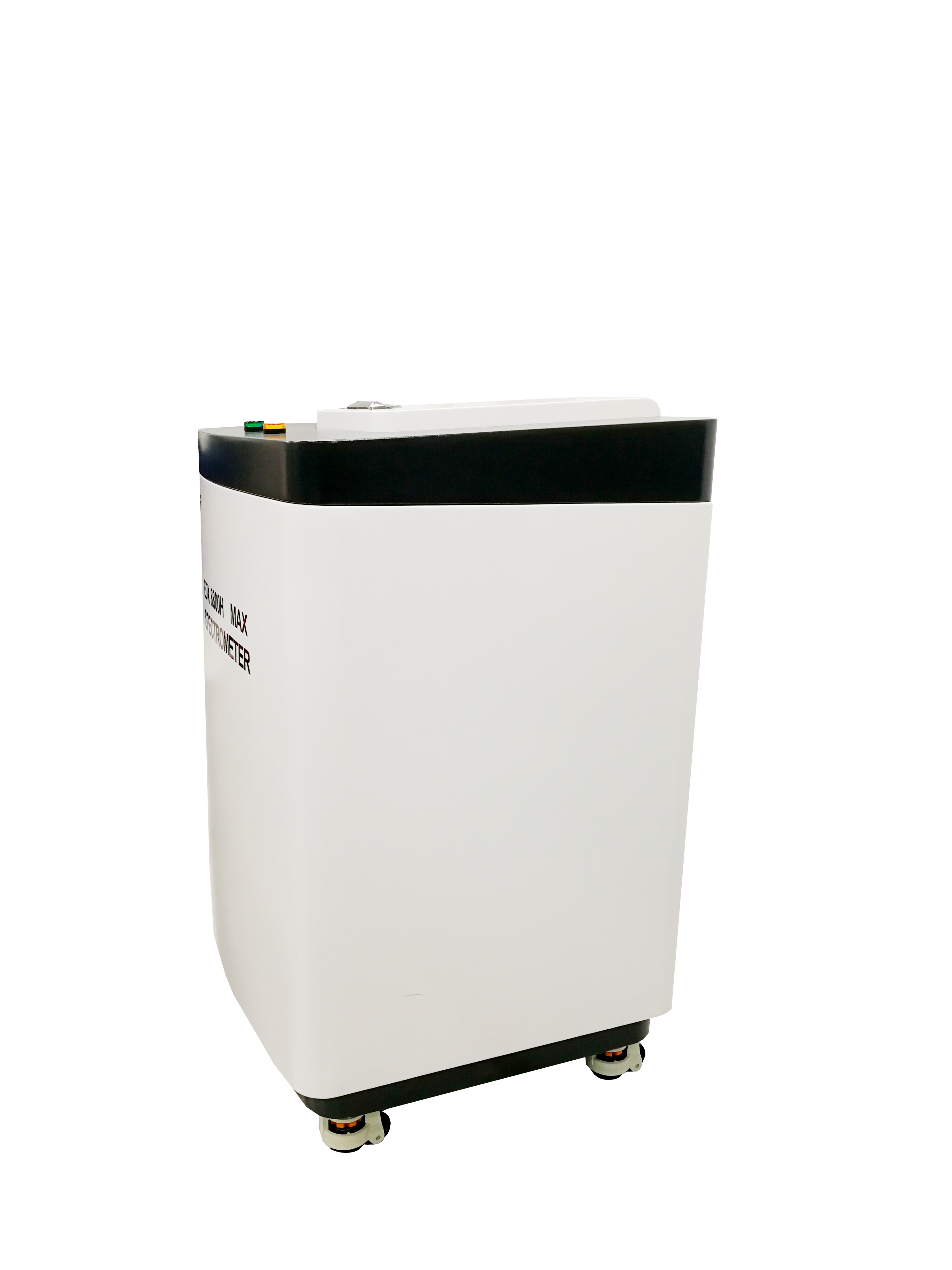

EDX-8800M MAX XRF Spectrometer
立式X荧光光谱仪
材料分析专家
Simply the Best
>立式一体化设计，内置真空泵及氦气充气系统
>真空测试环境提供最优轻元素检测效果。可增配氦气充气系统，提高液体及粉末轻元素测试效果
>分析涵盖范围11Na钠 到 92U铀（元素周期表），可分析氧化物。
>适应各种材料成分分析，包括固体，液体，合金，粉末和泥浆等
>超大铍窗高分辨探测器配合多组合滤光片系统，有效提高微量元素检出限
>坚固的设计适用于于各种复杂而严苛的现场工作环境
EDX8800M MAX能量色散荧光光谱仪-材料分析专家
作为一款高性能的台式高分辨率X射线荧光（EDXRF）元素分析仪，新款EDX8800M MAX配置了最先进的基于Windows基本参数算法的FP（Fundamental parameter）软件，同时配备了最优的高性能硬件，来满足客户对于复杂矿石样品的元素分析需求。无论客户的样品是是固体，合金，粉末，液体或者浆液，EDX8800M MAX都可以轻松实现从钠（Na）到铀（U）元素的无损定性和定量分析。更快的分析速度，更精确的测试结果，更稳定的仪器性能，使得EDX8800M MAX成为了客户进行元素分析的最佳工具之一。
ESI英飞思EDX8800M MAX光谱仪主要应用于在第三方实验室及各种需要进行高精度材料成分分析的场所。作为一款全新研发的光谱仪，EDX8800M MAX具有出色的灵活性，分析性能和稳定性。
EDX8800M MAX专注于对各种材料的主量，微量和痕量元素或化合物进行定性和定量分析，其中包括：
•铁矿• 铜矿• 铝土矿•贵金属材料•稀土矿•原料•磷酸盐•煤炭•铅锌矿•锰矿•镍矿•石灰石•粘土•石膏•玻璃•土壤•水泥•耐火材料及其他等
EDX8800M MAX操作简单，分析性能出色，同时还可拓展到以下应用
>塑胶及有机物：塑料材料PE，PVC，添加剂等元素分析
>合金成分分析，牌号鉴定，贵金属测定，三元催化分析
>石油化工：燃料，润滑油监测，添加剂，磨损金属等中的硫元素分析
>环境：废水，空气污染，土壤和地面，排放控制等
>涂层厚度和薄膜：分析多层涂层，钢涂层，杂质等
>刑侦及公安：证据分析，材料匹配，爆炸物等
>食品，化妆品和药品：添加剂控制，原材料，有害金属，包装材料等
产品特点
作为一款专业为材料成分分析而设计和生产的光谱仪，EDX-8800M MAX兼顾了耐用性，易于操作和高性价比。其显著优势主要有：
•无需或者很少的样品制备，全程无损分析，一到三分钟即可出结果
•原装进口高功率光管和电制冷的FSDD硅漂移检测器不仅具有出色的短期重复性和长期重现性，而且具有出色的元素峰分辨率
•能同时进行元素和氧化物成分分析
•多重仪器硬件保护系统，并可通过软件进行全程实时监控, 让仪器工作更稳定、更安全
•特别设计的光路和真空系统大大提高了轻元素(Na, Mg, Al, Si, P）的测试灵敏度和准确性，同时可选配氦气充气系统
•友好的用户界面，可定制的分析报告，可一键打印测试报告，包括分析结果，样品信息，光谱信息和样品图像
•八种光路准直系统，根据不同样品大小自动切换，亦可测试样品不同位置再求平均值，降低样品不均匀性造成的误差
•高清内置摄像头，清晰地显示仪器所检测的样品部位
材料元素检测专家EDX8800M MAX
>仪器参数
仪器外观尺寸: 650mm*600mm*900mm |
仪器重量: 105Kg |
元素分析范围：Na11-U92钠到铀 |
可分析含量范围：1ppm- 99.99% |
探测器：原装进口高分辨率电制冷FSDD硅漂移检测器 高通量计数率线性动态范围：1000-1000000cps ，包括信号增强处理模块SNE |
多道分析器: 4096道DPP analyzer 分析器，峰飘小于0.5道（24小时） |
X光管：原装进口高功率铍窗光管（可选配高功率复合靶材光管） |
高压发生装置：电压最大输出100kV，自带电压过载保护 |
样品观察系统：1000万像素高清CCD摄像头，包括样品光斑图像定位功能 |
数据处理系统MCA：控制响应时间小于100毫秒，可同时采集9路反馈信号，实时监测包括管压，管流，基线，死时间，温度，计数率，真空度，准直器，滤光片状态信号 |
样品腔：空气，真空，充氦气（选配）。内置高功率真空泵，全自动软件控制调节真空系统，双真空抽速机构，标配真空度自动稳定系统 |
电压：220ACV 50/60HZ |
环境温度：-10 °C 到35 °C |
可增选配置： 1样品自旋系统，增加样品测试面积，提升粉末样品测试精度。 2可充氦气微型样品腔，提高液体，粉末轻元素测试性能。 |
仪器配置
>标准配置 | >可选配置-样品前处理系统 |
纯Ag初始化标样 | 磨样机 |
真空泵（内置） | 手动压片机：ESI30T |
粉末及矿样专用样品杯 | 自动压片机：ESI30S |
USB数据线 | 液体专用样品杯 |
电源线 | 烘干箱 |
光谱仪专用超薄测试薄膜 | ESI-900型光谱分析专用全自动熔样机 |
仪器出厂和标定报告 | 电子秤 |
保修卡 | 矿石标准样 |
交流净化稳压电源 | 150目筛子 |
功能强大而界面友好的测试软件
界面清晰易用。选择方法并输入样品识别信息后即可开始测量
软件内核-软件核心算法包括FP基本参数法，Sherman方程EC经验系数法，阿尔法α理论参数法，可以实现元素间增强吸收效应的校正
EDX8800M MAX已在工厂预安装了软件并进行了数据标定，客户运行软件即可立刻开始测试。无需每天重复标定。强大的软件功能还提供了
>一键初始化仪器，基体自动匹配
>自动定性，半定量和定量分析，不同样品测试谱图可实时对比
>光谱处理和校正，去除双倍峰和逃逸峰干扰，降低元素吸收增强效应影响
>光谱背景扣除，有效提高微量元素检测精度
>可实时刷新测量结果
>简单的流程栏向导可帮助用户创建新的自定义标定曲线
>可定制化测试报告，一键打印
典型应用测试报告
1合金应用案例
采用压片法制备样品，硅铁粉末样品10次测试稳定性报告
测量
次数 | Si | Al | P | Ca | Cr | Fe | Ni | Cu | Ti | Mn |
硅铁-1 | 74.1916 | 1.9012 | 0.0217 | 2.033 | 0.0486 | 20.7858 | 0.0112 | 0.0243 | 0.0427 | 0.2371 |
硅铁-2 | 74.0861 | 1.8382 | 0.0228 | 1.9934 | 0.0426 | 20.8245 | 0.0106 | 0.0222 | 0.0411 | 0.216 |
硅铁-3 | 74.1615 | 1.8326 | 0.0228 | 1.9874 | 0.0425 | 20.7617 | 0.0106 | 0.0221 | 0.0412 | 0.2153 |
硅铁-4 | 74.1673 | 1.8954 | 0.0217 | 2.0269 | 0.0484 | 20.7231 | 0.0114 | 0.0242 | 0.0426 | 0.2364 |
硅铁-5 | 74.1118 | 1.8289 | 0.0227 | 1.9834 | 0.0424 | 20.7198 | 0.0104 | 0.0221 | 0.0409 | 0.2149 |
硅铁-6 | 74.1178 | 1.8916 | 0.0216 | 2.0228 | 0.0483 | 20.6813 | 0.0112 | 0.0239 | 0.0425 | 0.236 |
硅铁-7 | 74.1516 | 1.8062 | 0.0217 | 2.0131 | 0.0486 | 20.7652 | 0.0113 | 0.0241 | 0.0421 | 0.2351 |
硅铁-8 | 74.1861 | 1.8532 | 0.0228 | 1.9814 | 0.0426 | 20.8015 | 0.0108 | 0.0222 | 0.0413 | 0.2162 |
硅铁-9 | 74.1715 | 1.9346 | 0.0228 | 1.9754 | 0.0425 | 20.7607 | 0.0106 | 0.0221 | 0.0415 | 0.2143 |
硅铁-10 | 74.1373 | 1.8958 | 0.0217 | 2.027 | 0.0484 | 20.7212 | 0.0108 | 0.0243 | 0.0421 | 0.2394 |
平均值 | 74.14826 | 1.8678 | 0.0222 | 2.0043 | 0.0455 | 20.7545 | 0.0109 | 0.0232 | 0.0418 | 0.2261 |
标准偏差 | 0.0343 | 0.0412 | 0.0006 | 0.0223 | 0.0031 | 0.0434 | 0.0004 | 0.0011 | 0.0007 | 0.0114 |
相对标准
偏差 | 4.64% | 3.91% | 0.05% | 2.11% | 0.29% | 4.11% | 0.03% | 0.10% | 0.06% | 1.07% |
压片样品制备步骤：研磨制样-称重-混入粘合剂-使用压片机压片-上机测试
2原材料应用案例
采用熔片法制备样品，石灰石样品10次测试稳定性报告
测量 次数 | MgO | Al2O3 | SiO2 | S | K2O | CaO | MnO | Fe2O3 |
石灰石标样-1 | 0.511 | 0.101 | 0.338 | 0.095 | 0.044 | 91.166 | 0.008 | 0.115 |
石灰石标样-2 | 0.529 | 0.106 | 0.338 | 0.095 | 0.046 | 91.255 | 0.007 | 0.111 |
石灰石标样-3 | 0.524 | 0.104 | 0.348 | 0.089 | 0.045 | 91.038 | 0.008 | 0.113 |
石灰石标样-4 | 0.511 | 0.103 | 0.328 | 0.091 | 0.045 | 91.327 | 0.007 | 0.110 |
石灰石标样-5 | 0.523 | 0.103 | 0.348 | 0.093 | 0.044 | 90.883 | 0.007 | 0.106 |
石灰石标样-6 | 0.534 | 0.109 | 0.357 | 0.092 | 0.048 | 91.124 | 0.007 | 0.115 |
石灰石标样-7 | 0.515 | 0.098 | 0.346 | 0.091 | 0.045 | 91.143 | 0.008 | 0.110 |
石灰石标样-8 | 0.545 | 0.103 | 0.328 | 0.091 | 0.047 | 91.079 | 0.007 | 0.110 |
石灰石标样-9 | 0.531 | 0.104 | 0.348 | 0.098 | 0.045 | 90.722 | 0.007 | 0.114 |
石灰石标样-10 | 0.546 | 0.097 | 0.339 | 0.095 | 0.045 | 90.772 | 0.007 | 0.116 |
平均值 | 0.525 | 0.103 | 0.342 | 0.093 | 0.045 | 91.043 | 0.007 | 0.112 |
标准偏差 | 0.0129 | 0.0034 | 0.0088 | 0.0026 | 0.0012 | 0.1916 | 0.0005 | 0.0031 |
相对标准偏差 | 2.46% | 3.31% | 2.59% | 2.78% | 2.67% | 0.21% | 6.85% | 2.78% |
快速熔片法样品制备步骤：研磨制样-称样-预氧化-加入熔样试剂-熔片机熔片-冷却-上机测试
3矿石应用案例
采用熔片法制备样品，石英砂10次测试稳定性报告
测量 次数 | MgO | Al2O3 | SiO2 | CaO | TiO2 | Fe2O3 |
石英石-1 | 0.0754 | 0.0921 | 99.5393 | 0.0784 | 0.0072 | 0.0311 |
石英石-2 | 0.0615 | 0.0856 | 99.4563 | 0.0792 | 0.0071 | 0.0296 |
石英石-3 | 0.0646 | 0.0825 | 99.4271 | 0.0783 | 0.0072 | 0.0326 |
石英石-4 | 0.0718 | 0.0896 | 99.3529 | 0.0781 | 0.0082 | 0.0312 |
石英石-5 | 0.0687 | 0.0754 | 99.383 | 0.0783 | 0.0079 | 0.0295 |
石英石-6 | 0.0792 | 0.0765 | 99.3696 | 0.0781 | 0.0069 | 0.033 |
石英石-7 | 0.0659 | 0.0797 | 99.4711 | 0.0783 | 0.0067 | 0.0286 |
石英石-8 | 0.0729 | 0.0803 | 99.5004 | 0.0789 | 0.0073 | 0.0301 |
石英石-9 | 0.0776 | 0.0761 | 99.43296 | 0.08 | 0.008 | 0.0311 |
石英石-10 | 0.0631 | 0.0819 | 99.4739 | 0.0783 | 0.0063 | 0.0306 |
平均值 | 0.07007 | 0.08197 | 99.440656 | 0.07859 | 0.00728 | 0.03074 |
标准偏差 | 0.0062 | 0.0057 | 0.0595 | 0.0006 | 0.0006 | 0.0013 |
相对标准 偏差 | 0.59% | 0.54% | 5.65% | 0.06% | 0.06% | 0.13% |
材料检测专家EDX8800M MAX
>仪器参数
仪器外观尺寸: 650mm*600mm*900mm |
仪器重量: 105Kg |
元素分析范围：Na11-U92钠到铀 |
可分析含量范围：1ppm- 99.99% |
探测器：原装进口高分辨率电制冷FSDD硅漂移检测器 高通量计数率线性动态范围：1000-1000000cps ，包括信号增强处理模块SNE |
多道分析器: 4096道DPP analyzer 分析器，峰飘小于0.5道（24小时） |
X光管：原装进口高功率铍窗光管（可选配高功率复合靶材光管） |
高压发生装置：电压最大输出100kV |
样品观察系统：1000万像素高清CCD摄像头，包括样品光斑图像定位功能 |
数据处理系统MCA：控制响应时间小于100毫秒，可同时采集9路反馈信号，实时监测包括管压，管流，基线，死时间，温度，计数率，真空度，准直器，滤光片状态信号 |
样品腔：空气，真空，充氦气（选配）。内置高功率真空泵，全自动软件控制调节真空系统，双真空抽速机构，标配真空度自动稳定系统 |
电压：220ACV 50/60HZ |
环境温度：-10 °C 到35 °C |
可增选配置： 1样品自旋系统，最大可放入样品直径90mm。 2可充氦气微型样品腔。 |
仪器配置
>标准配置 | >可选配置-样品前处理系统 |
纯Ag初始化标样 | 磨样机 |
真空泵（内置） | 手动压片机：ESI30T |
粉末样品杯，液体样品杯 | 自动压片机：ESI30S |
USB数据线 | 油品专用样品杯 |
电源线 | 烘干箱 |
XRF测试薄膜（粉末，液体，油品） | ESI-900型光谱分析专用全自动熔样机 |
仪器出厂和标定报告 | 电子秤 |
保修卡 | 标准样品 |
高精度交流净化稳压电源 | 150目筛子 |
